Колектор теплої підлоги: який матеріал в скільки виходів потрібно саме вашому дому

Тепла підлога працює економно та рівномірно, лише за умови одного елемента — колектора для теплої підлоги, підібраного під ваш дім. У статті розберемося, який матеріал колектора дасть ресурс 10+ років, як порахувати кількість виходів без помилок, коли обов’язковий змішувальний вузол (і який саме), як витратоміри, термостати та сервоприводи забезпечують комфорт по зонах, як грамотно змонтувати вузол у шафу та на чому точно не варто економити. Мета проста: дати чіткий, практичний алгоритм вибору й монтажу, щоб система гріла рівно там і тоді, де це потрібно, без «сюрпризів» і зайвих витрат.

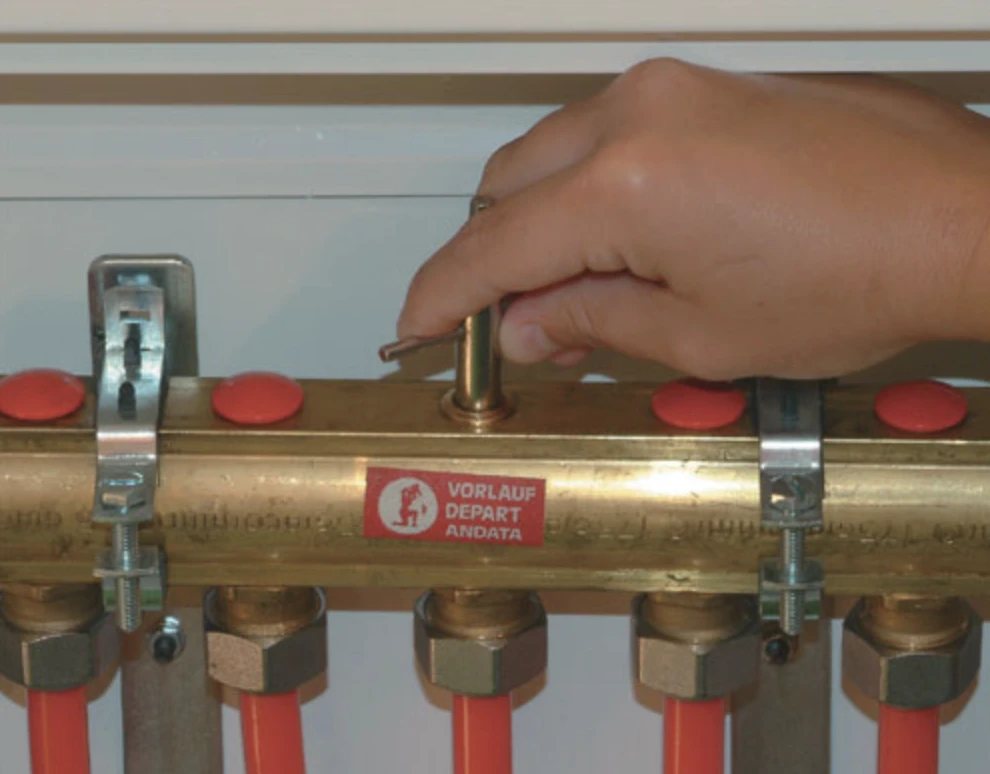

Матеріал колектора: латунь чи нержавійка — що вибрати для ресурсу 10+ років

Якщо хочете, щоб гребінка «відпрацювала» десятиліття без сюрпризів, дивіться не лише на ціну й бренд, а перш за все — на матеріал та якість обробки. Сьогодні в побутових системах водяної теплої підлоги практично використовують два варіанти: латунь і нержавіючу сталь. Обидва підходять для терміну служби 10+ років, але мають різну «поведінку» в реальних умовах.

Латунь. Класичний вибір для колекторів. Добре обробляється, тримає різьбу, не боїться штатних температур (до ~70–80 °C) і тисків приватних систем. Важливий нюанс — склад сплаву. Сучасні латуні з пониженим вмістом свинцю та з контролем цинку стійкі до децинкування (процесу, що «виїдає» цинк і робить метал крихким). У чесних виробників латунний колектор важчий на дотик, має рівну поверхню без пор і «пухирців» лиття, чітку різьбу. Такий вузол спокійно живе 10–15 років і більше за умови нормальної підготовки теплоносія (фільтри, промивання раз на кілька сезонів).

Нержавіюча сталь. Перевага — корозійна стійкість і жорсткість за тоншої стінки. Якісний нержавіючий колектор (зазвичай з аустенітної сталі типу AISI 304/316) чудово переносить кисневу дифузію, роботу з гліколем, часті цикли нагрів–охолодження. Він легший і часто має нижчий внутрішній гідравлічний опір завдяки добре прокатаним каналам. Але «нержавійка» дуже чутлива до якості зварних швів і геометрії: якщо шви зроблені абияк, саме вони стануть слабким місцем. Обирайте виріб зі шліфованими швами, без «бусинок» і підрізів, із серійними випробуваннями на герметичність.

Про воду й теплоносій. Для довгого ресурсу важливі не лише метал, а й умови: механічна фільтрація (сітчастий фільтр 100–200 мкм), регулярне видалення повітря, нейтральний pH (7–8,5), допуск по жорсткості. Якщо є котел з відкритою системою або часто підживлюєте сирою водою — нержавійка більш «прощаюча». У закритих системах з коректною підготовкою теплоносія латунь працює не гірше.

Арматура й комплектність. На ресурс впливають не лише гребінки, а й крани, витратоміри, термоголовки. Бажано, щоб корпуси витратомірів та сідла вентилів теж були з якісної латуні або нержавіючої сталі, а ущільнення — з EPDM/FKM, розрахованих на тривалу роботу з гліколем і температурою 70–90 °C.

Коли обрати латунь:

• закрита система з нормальним теплоносієм і фільтрацією;
• потрібна ремонтопридатність і «класична» арматура;
• важлива стабільна різьба та простий монтаж із латунними фітингами.

Коли обрати нержавійку:

• можливі підживлення «жорсткою» водою, коливання якості теплоносія;
• планується робота з антифризом (пропіленгліколь);
• пріоритет — мінімальна корозія, менша вага вузла та сучасна «санітарна» естетика.

Що перевірити перед покупкою:

1. Сертифікацію матеріалу (марка сталі/латуні) і випробувальний тиск.
2. Якість різьб і швів, відсутність пористості, рівну геометрію.
3. Комплектність: запірні крани, витратоміри, термоклапани, повітровідвідник, злив.
4. Сумісність із вашими трубами й сервоприводами (різьби, крок, перерізи).

Для ресурсу 10+ років працюють обидва варіанти — за умови якісного виготовлення та правильної експлуатації. Якщо система закрита й контрольована — сміливо беріть добру латунь. Якщо є ризики по воді, часті підживлення або плануєте антифриз — колектор із нержавіючої сталі дає більший запас міцності проти корозії.

Скільки виходів потрібно: рахуємо контури за площею та планом кімнат

У колекторі кількість виходів = кількість контурів (петель труби). Завдання — так поділити площу на контури, щоб кожен мав допустиму довжину труби, рівномірно грів і легко балансувався.

Базові правила (щоб не помилитися)

• Максимальна довжина контуру (з урахуванням підводів до колектора):
  • труба 16×2 мм: бажано 70–90 м, межа ~100 м;
  • труба 17×2 мм: 90–110 м.
    Якщо виходить довше — діліть площу на два контури.
• Мінімальна довжина — орієнтовно 50–60 м: надто короткі петлі складніше збалансувати (їх доведеться «придушувати» витратомірами).
• Крок укладання (відстань між нитками) задає щільність тепла й витрату труби:
  • житлові кімнати: 150–200 мм;
  • холодні зони (вітражі, входи), санвузли: 100–120 мм;
  • коридори/менш критичні: 200 мм.
• Скільки труби на 1 м² (швидка оцінка):
  м труб / м² ≈ 1 / крок (м) →
  крок 100 мм ≈ 10 м/м², 150 мм ≈ 6,7 м/м², 200 мм ≈ 5 м/м².
  Додайте 10–15 м на підводи до колектора (туда-назад).

Практика: один контур 16×2 мм комфортно «накриває» ~6–10 м² при кроці 100–120 мм, 10–14 м² при 150 мм і 14–18 м² при 200 мм (залежно від плану).

Як порахувати кількість виходів (покроково)

1. Розбийте план на приміщення. Відніміть площі під стаціонарними меблями без ніжок (шафи-купе, ванни на екранах тощо).
2. Призначте крок укладання для кожної кімнати: менший крок у холодних зонах, більший — у «теплих».
3. Оцініть довжину труби для кімнати:
   довжина ≈ площа × (м труб/м² за кроком) + 10–15 м підводів.
   Якщо > граничної довжини для вашої труби — діліть на 2 контури.
4. Перевірте мінімальну довжину. Якщо вийшло <50–60 м — або збільште крок, або об’єднайте з сусідньою невеликою кімнатою в один контур (за умови близького теплового режиму).
5. Порахуйте суму контурів по всіх приміщеннях — це й буде потрібна кількість виходів колектора. Додайте 1–2 запасні на майбутні зони або на випадок зміни планування.
6. Зонування по поверхах. До 8–12 контурів на колектор — зручно; більше — краще два колектори (наприклад, на кожному поверсі).

Два швидкі приклади

Квартира 70 м² (один рівень).
План: вітальня 24 м² (крок 150), спальня 14 м² (крок 150), кухня 10 м² (крок 120), коридор 8 м² (крок 200), санвузол 4 м² (крок 100).

• Вітальня: 24 × 6,7 ≈ 161 м + 10 м підводів → занадто довго → ділимо на 2 контури по ~80–85 м.
• Спальня: 14 × 6,7 ≈ 94 м → 1 контур.
• Кухня: 10 × 8,3 ≈ 83 м → 1 контур.
• Коридор: 8 × 5 ≈ 40 м + 10 м → ~50 м → 1 контур (придушимо витратоміром, щоб вирівняти з довшими).
• Санвузол: 4 × 10 ≈ 40 м + 10 м → ~50 м → 1 контур (часто роблять менший крок для комфорту).
  Разом: 2 + 1 + 1 + 1 + 1 = 6 виходів (+ бажано 1 запасний → колектор на 7–8).

Будинок 120 м², два поверхи.
Логічно ставити 2 колектори по 6–8 виходів: кожен ближче до своїх кімнат → коротші підводи, краща гідравліка, простіше обслуговування.

Нюанси, які часто забувають

• Окремі контури під панорамами/вхідними зонами. Дає можливість підкрутити саме «холодну» смугу без перегріву кімнати.
• Санвузли — завжди окремо. Короткий контур з меншим кроком (100–120 мм) для швидкого відгуку.
• Балансування. Короткі петлі «приглушуємо» витратомірами, довгим — відкриваємо витрату більше. Так ви отримаєте однакові температури підлоги.
• Запасні виходи майже ніколи не зайві: на майбутній «теплий» передпокій, лоджію чи додаткову зону біля вікон.

Вибір кількості виходів — це не «на око». Почніть із кроку укладання, порахуйте орієнтовний трубометраж на кімнату, дотримайтесь меж по довжині контуру — і кількість петель (а значить і виходів колектора) вийде сама собою. Оптимум для більшості квартир — 5–8 виходів, для будинків — 6–12 на колектор із розумним запасом.

Змішувальний вузол: 2-ходовий чи 3-ходовий, і коли він обов’язковий

Підлога «любить» низьку температуру — зазвичай 30–45 °C у подачі. Якщо джерело тепла віддає вищу температуру (котел, централізоване опалення, радіаторний контур), потрібен змішувальний вузол: він дозує гарячу воду й підмішує зворотну, тримаючи стабільний режим теплої підлоги.

Коли змішувальний вузол потрібен обов’язково

• Одна котельна на радіатори та теплу підлогу. Котел працює на 55–70 °C для радіаторів, а підлозі треба до 45 °C — без змішування не обійтися.
• Твердопаливний або простий газовий котел без точного погодозалежного керування. Температура подачі плаває — змішувальний вузол «гасить» коливання.
• Живлення від ЦО/високотемпературного стояка. На вході 60–80 °C — необхідне зниження.
• Змішаний підлоговий пиріг (паркет/ламінат, дерев’яні перекриття). Потрібен жорсткий ліміт температури, щоб не зіпсувати покриття.

Не потрібен вузол, якщо джерело — низькотемпературне й стабільне: тепловий насос або конденсаційний котел, що реально тримають у подачі 28–40 °C і мають окремий низькотемпературний контур чи гідророзділення з погодозалежним керуванням. Для маленьких зон (ванна на 2–6 м²) інколи достатньо RTL-терморегулятора на «обратці» без повноцінного змішувального вузла.

Витратоміри, термоголовки, сервоприводи: комфорт і економія по зонах

Ключ до «розумної» теплої підлоги — зонування. Кожна кімната отримує стільки тепла, скільки їй потрібно, і не більше. Роблять це трьома елементами колекторного вузла: витратомірами (гідравлічний баланс), термоголовками/термостатами (вимір і ціль), сервоприводами (виконання команди).

Витратоміри: швидке вирівнювання контурів

Витратомір показує і задає витрату на контурі в л/хв, що напряму впливає на температуру підлоги та ΔT (різницю подача/обратка).

Як працювати з витратомірами:

• Почніть з базових витрат для 16×2 мм: зазвичай 0,8–1,5 л/хв на контур (для 17×2 мм можна трохи більше).
• Тримайте ΔT = 5–10 K між подачею і зворотом колектора — це ознака коректного теплообміну.
• Короткі контури придушуйте, довгим додавайте витрату — так усі кімнати вийдуть на схожий комфорт.
• Після першого налаштування дайте системі 2–3 години в стабільному режимі й лише потім коригуйте.

Термоголовки та кімнатні термостати: хто за що відповідає

• Термоголовка на змішувальному вузлі тримає температуру подачі колектора (наприклад, 35–40 °C). Вона не «знає» про кімнати — лише забезпечує безпечний низькотемпературний режим.
• Кімнатні термостати (провідні чи радіо) керують сервоприводами на колекторі за фактичною температурою в зоні. Саме вони дають комфорт і економію.

Практика налаштування термостатів:

• Задайте денний рівень комфорту, а вночі або коли нікого немає — зменшуйте на 1–2 °C. М’які відступи знижують витрати без відчуття холоду.
• У «теплих» кімнатах (південь, маленькі тепловтрати) ставте нижчу ціль, у «холодних» — вищу.
• Не ховайте датчики за шторами/меблями і не ставте над «теплою смугою» біля вікна — отримаєте хибні виміри.

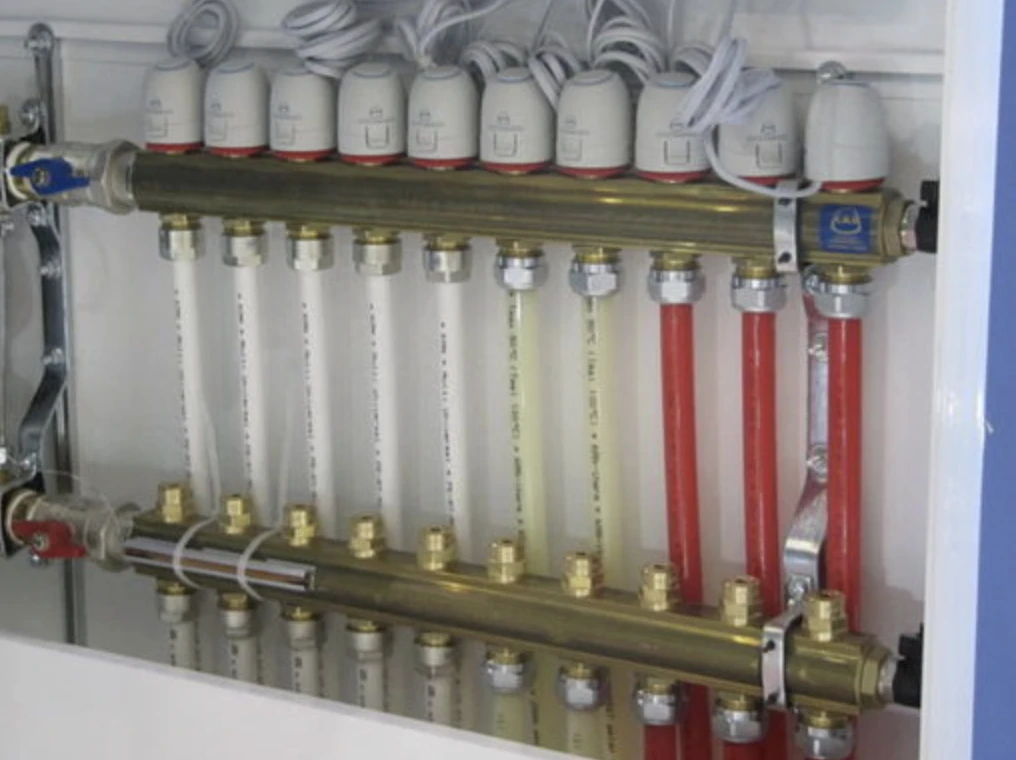

Сервоприводи: точка виконання

Сервопривід відкриває/закриває контур за командою термостата. Є два основні параметри:

• Нормально закритий (NC) чи нормально відкритий (NO). Для побуту частіше беруть NC — при відключенні живлення контур закривається (безпечніше).
• Живлення 230 В або 24 В. 24 В зручніші для великих об’єктів і автоматики, 230 В — простіші в побуті (менше обладнання).

Поради по вибору й монтажу:

• Беріть приводи з індикацією стану та ручним відкриттям — стане у пригоді під час пусконалагодження.
• Час відкриття 2–5 хв — це нормально для теплої підлоги з великою інерцією.
• Прокладайте проводку зіркою до колекторної шафи, підписуйте контури на клемнику — економить години при сервісі.

Як це все працює разом (алгоритм для запуску)

1. Виставте подачу змішувального вузла (термоголовка/контролер) на 35–40 °C.
2. Відкрийте всі контури й відбалансуйте витратомірами, орієнтуючись на ΔT 5–10 K.
3. Прив’яжіть кімнатні термостати до відповідних сервоприводів; задайте цільові температури по зонах.
4. Дайте системі вийти на стаціонар (кілька годин), після чого тонко коригуйте витратоміри й уставки термостатів.
5. Додайте добові/тижневі сценарії: «ніч», «відпустка», «ранковий підігрів». Навіть невелике зниження температури в «порожніх» кімнатах дає помітну економію.

Де саме народжується економія

• Зонуванням. Кухня з духовкою, південна спальня й коридор не потребують однакового тепла.
• Гідробалансом. Без витратомірів частина контурів перегрівається, інші — недогріваються, тож ви завищуєте загальну температуру «про всяк випадок».
• Розкладом. Нема сенсу тримати дитячу на 23 °C удень, якщо там нікого немає.

Витратоміри дають порядок у гідравліці, термостати — точні цілі по кімнатах, сервоприводи — виконання без вашої участі. Разом вони створюють комфорт «під вас» і зменшують витрати, бо система гріє тільки там і тоді, де це має сенс.

Типові помилки і чек-лист перед покупкою: на чому не економити

Правильно підібраний колектор служить роками тихо і непомітно. Більшість проблем виникає не через «поганий бренд», а через хибні рішення на етапі купівлі та монтажу.

Типові помилки (і як їх уникнути)

• Економія на матеріалі гребінки. Дешева латунь із децинкуванням або тонка «нержавійка» зі слабкими швами → течі через 1–3 сезони.
  Як правильно: обирайте перевірену латунь/нержавійку, дивіться на вагу, рівномірність лиття/швів, випробувальний тиск у паспорті.
• Колектор без витратомірів. Потім неможливо відбалансувати різні довжини петель — одні кімнати жарять, інші холодні.
  Як правильно: беріть гребінку з витратомірами або комплектуйте їх одразу.
• Відсутність зонального керування. Один «ручний» колектор на весь будинок = перевитрата й дискомфорт.
  Як правильно: кімнатні термостати + сервоприводи на кожен контур.
• Нема змішувального вузла там, де він потрібен. Подача 60–70 °C напряму в підлогу — ризик для покриття й комфорту.
  Як правильно: 2-ходовий/3-ходовий вузол, уставка 35–40 °C.
• Переплутані подача/«обратка». Витратоміри ставлять на звороті, сервоприводи — на подачі, або навпаки «як вийде».
  Як правильно: подача зверху з витратомірами, «обратка» знизу із сервоприводами.
• Занадто короткі або довгі контури. <50–60 м — важко приглушити; >100 м — «задушений» потік і повільний прогрів.
  Як правильно: тримайте рекомендовані довжини під ваш діаметр труби.
• Тісна шафа без сервісного доступу. Нема куди встановити насос/байпас/повітровідвідник, все шумить і гріється.
  Як правильно: закладайте запас по ширині/глибині, продумуйте розміщення вузлів.
• Економія на ущільненнях і кранах. Дешеві прокладки «здаються» від гліколю й температури.
  Як правильно: EPDM/FKM, євроконуси, кульові крани з повним проходом.
• Без повітровідведення і зливу. Пуск перетворюється на «лотерею» з пробками та каламуттю в контурах.
  Як правильно: автоматичний повітровідвідник у верхній точці, крани заповнення/зливу внизу.
• Змішування різних живлень без гідророзділення. Насоси «борються», температури плавають.
  Як правильно: гідророзподільник/первинно-вторинні кільця для складних систем.

Чек-лист перед покупкою (пройдіться пункт за пунктом)

1. Матеріал і якість: латунь/нержавійка підтвердженої марки, рівні різьби, чисті шви, паспорт із випробувальним тиском.
2. Комплектація: витратоміри на подачі, клапани на «обратці» під сервоприводи, крани відсічення, повітровідвідник, злив/заповнення.
3. Кількість виходів: пораховано контури за довжиною й кроком + 1–2 запасні на майбутні зони.
4. Змішувальний вузол: потрібен/не потрібен визначено; обрано 2- або 3-ходовий, є насос після змішування, байпас (для великих систем).
5. Автоматика: сумісні сервоприводи (NC/NO, 230/24 В), кімнатні термостати, клемник; зрозуміла схема підключень.
6. Шафа: вистачає ширини/глибини; електрика в сухій зоні; закладено місце для обслуговування.
7. Ущільнення і фітинги: євроконуси, EPDM/FKM, крани з повним проходом; немає «льону з фарбою».
8. Сервіс і гарантія: реальний постачальник, доступні запчастини (витратоміри, приводи), зрозумілі умови гарантії.
9. Проєктні дані: ΔT 5–10 K як ціль; довжини контурів у межах; кроки укладання погоджені з покриттями.
10. Підготовка теплоносія: фільтр 100–200 мкм, промивання перед пуском, pH 7–8,5; якщо плануєте антифриз — сумісність ущільнень перевірена.

На чому не економити (реально окупається)

• Витратоміри і сервоприводи. Це керованість і рівномірний комфорт без «сауни» в одній кімнаті та «осені» в іншій.
• Змішувальний вузол належної якості. Стабільна подача 30–45 °C подовжує життя покриттям і економить газ/електроенергію.
• Ущільнення і крани. Дрібні деталі, які рятують від великих потопів.
• Шафа достатнього розміру. Тиша, сервісопридатність і нормальна циркуляція повітря.
• Автоматика зон. Термостати з тижневими сценаріями — мінус непотрібні кВт·год щомісяця.
• Балансування на старті. Година роботи майстра з витратомірами окупає роки «правильного» споживання.

Не економте на «керованості» та «ресурсі»: матеріал гребінки, витратоміри, змішувальний вузол, ущільнення, розумна автоматика і простора шафа. Це ті витрати, які повертаються комфортом щодня і меншими рахунками щомісяця.
